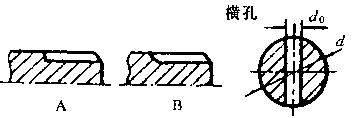

附表7-1 螺纹、键、花键、横孔处及配合边缘处的有效应力集中系数
|
sb
/MPa
|
螺纹
(kt=1) ka |
键槽
|
横孔
|
配合
|
||||||||||||
|
ka
|
kt
|
ka
|
kt
|
ka
|
kt
|
H7/r6
|
H7/k6
|
H7/h6
|
||||||||
|
A型
|
B型
|
A、B型
|
矩形
|
渐开线形
|
d0/d=
0.05~0.15 |
d0/d=
0.05~0.25 |
d0/d=
0.05~0.25 |
ka
|
kt
|
ka
|
kt
|
ka
|
kt
|
|||
|
400
500 600 700 800 900 1000 1200 |
1.45
1.78 1.96 2.20 2.32 2.47 2.61 2.90 |
1.51
1.64 1.76 1.89 2.01 2.14 2.26 2.50 |
1.30
1.38 1.46 1.54 1.62 1.69 1.77 1.92 |
1.20
1.37 1.54 1.71 1.88 2.05 2.22 2.39 |
1.35
1.45 1.55 1.60 1.65 1.70 1.72 1.75 |
2.10
2.25 2.35 2.45 2.55 2.65 2.70 2.80 |
1.40
1.43 1.46 1.49 1.52 1.55 1.58 1.60 |
1.90
1.95 2.00 2.05 2.10 2.15 2.20 2.30 |
1.70
1.75 1.80 1.85 1.90 1.95 2.00 2.10 |
1.70
1.75 1.80 1.80 1.85 1.90 1.90 2.00 |
2.05
2.30 2.52 2.73 2.96 3.18 3.41 3.87 |
1.55
1.69 1.82 1.96 2.09 2.22 2.36 2.62 |
1.55
1.72 1.89 2.05 2.00 2.39 2.56 2.90 |
1.25
1.36 1.46 1.56 1.65 1.76 1.86 2.06 |
1.33
1.49 1.64 1.77 1.92 2.08 2.22 2.50 |
|
注：1、滚动轴承与轴的配合按H7/r6配合选择系数；
2、蜗杆螺旋根部有效应力集中系数可取ka＝2.3~2.5，kt＝1.7~1.9。
附表7-2 圆角处的有效应力集中系数
|
(D-d)/r
|
r/d
|
ka
|
kt
|
||||||||||||||
|
sb/MPa
|
sb/MPa
|
||||||||||||||||
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
||
|
2
|
0.01
0.02 0.03 0.05 0.10 |
1.34
1.41 1.59 1.54 1.38 |
1.36
1.44 1.63 1.59 1.44 |
1.38
1.47 1.67 1.64 1.50 |
1.40
1.49 1.71 1.69 1.55 |
1.41
1.52 1.76 1.73 1.61 |
1.43
1.54 1.80 1.78 1.66 |
1.45
1.57 1.84 1.83 1.72 |
1.49
1.62 1.92 1.93 1.83 |
1.26
1.33 1.39 1.42 1.37 |
1.28
1.35 1.40 1.13 1.38 |
1.29
1.36 1.42 1.44 1.39 |
1.29
1.37 1.44 1.46 1.42 |
1.30
1.37 1.45 1.47 1.43 |
1.30
1.38 1.47 1.50 1.45 |
1.31
1.39 1.48 1.51 1.46 |
1.32
1.42 1.52 1.54 1.50 |
|
4
|
0.01
0.02 0.03 0.05 |
1.51
1.76 1.76 1.70 |
1.54
1.81 1.82 1.76 |
1.57
1.86 1.88 1.82 |
1.59
1.91 1.94 1.88 |
1.62
1.96 1.99 1.95 |
1.64
2.01 2.05 2.01 |
1.67
2.06 2.11 2.07 |
1.72
2.16 2.23 2.19 |
1.37
1.53 1.52 1.50 |
1.39
1.55 1.54 1.53 |
1.40
1.58 1.57 1.57 |
1.42
1.59 1.59 1.59 |
1.43
1.61 1.61 1.62 |
1.44
1.62 1.64 1.65 |
1.46
1.65 1.66 1.68 |
1.47
1.68 1.71 1.74 |
|
6
|
0.01
0.02 0.03 |
1.86
1.90 1.89 |
1.90
1.96 1.96 |
1.94
2.02 2.03 |
1.99
2.08 2.10 |
2.03
2.13 2.16 |
2.08
2.19 2.23 |
2.12
2.25 2.30 |
2.21
2.37 2.44 |
1.54
1.59 1.61 |
1.57
1.62 1.65 |
1.59
1.66 1.68 |
1.61
1.69 1.72 |
1.64
1.72 1.74 |
1.66
1.75 1.77 |
1.68
1.79 1.71 |
1.73
1.86 1.88 |
|
10
|
0.01
0.02 |
2.07
2.09 |
2.12
2.16 |
2.17
2.23 |
2.23
2.30 |
2.28
2.38 |
2.34
2.45 |
2.30
2.52 |
2.50
2.66 |
2.12
2.03 |
2.18
2.08 |
2.24
2.12 |
2.30
2.17 |
2.37
2.22 |
2.42
2.26 |
2.48
2.31 |
2.60
2.40 |
注：当r/d值超过表中给出的最大值时，按最大值查取。
附表7-3 环槽处的有效应力集中系数
|
系 数
|
(D-d)/r
|
r/d
|
sb/MPa
|
||||||
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
|||
|
ka
|
1
|
0.01 |
1.88
1.79 1.72 1.61 1.41 |
1.93
1.84 1.77 1.66 1.48 |
1.98
1.89 1.82 1.71 1.52 |
2.04
1.95 1.87 1.77 1.55 |
2.09
2.00 1.92 1.82 1.59 |
2.15
2.06 1.97 1.88 1.62 |
2.20
2.11 2.02 1.93 1.66 |
|
2
|
0.01
0.02 0.03 0.05 |
2.09
1.99 1.91 1.79 |
2.15
2.05 1.97 1.85 |
2.21
2.11 2.03 1.91 |
2.27
2.17 2.08 1.97 |
2.34
2.23 2.14 2.03 |
2.39
2.28 2.19 2.09 |
2.45
2.35 2.25 2.15 |
|
|
4
|
0.01
0.02 0.03 |
2.29
2.18 2.10 |
2.36
2.25 2.16 |
2.43
2.32 2.22 |
2.50
2.38 2.28 |
2.56
2.45 2.35 |
2.63
2.51 2.41 |
2.70
2.58 2.47 |
|
|
6
|
0.01
0.02 |
2.38
2.28 |
2.47
2.35 |
2.56
2.42 |
2.64
2.49 |
2.73
2.56 |
2.81
2.63 |
2.90
2.70 |
|
|
kt
|
任何比值
|
0.01
0.02 0.03 0.05 0.10 |
1.60
1.51 1.44 1.34 1.17 |
1.70
1.60 1.52 1.40 1.20 |
1.80
1.69 1.60 1.46 1.23 |
1.90
1.77 1.67 1.52 1.26 |
2.00
1.86 1.75 1.57 1.28 |
2.10
1.94 1.82 1.63 1.31 |
2.20
2.03 1.90 1.69 1.34 |
