机器的构成及其功能结构
一 、机器的构成
机器一般可视为主要由原动机、工作机、传动装置、控制系统及一些辅助装置等部分构成,如图1-1。
图1-1 机器的组成
原动机:是驱动整个机器以完成预定功能的动力源。一般来说,它是把其它形式的能量转换为机械能。原动机的动力输出绝大多数呈旋转运动的状态,输出一定的转矩。
工作机:是用来完成机器预定功能的组成部分。一部机器可以只有一个执行部分,也可以把机器的功能分解成好几个执行部分。

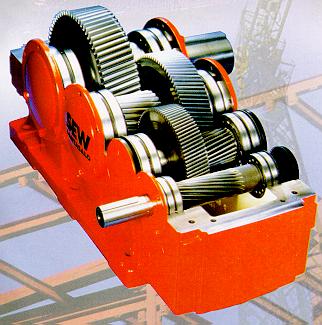

传动装置:用来连接原动机部分和执行部分,它将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。例如:把旋转运动转换为直线运动;高转速变为低转速;小转矩变为大转矩等。
二
、功能分析
功能分析是机械设计的基本出发点,进行机械产品的设计,首先必须进行功能分析,明确功能要求,设计出机器的功能结构图,然后再进行各个阶段的设计。只有这样,才能不受现有结构的束缚,形成新的设计构思,提出创造性的设计方案。
不同机器的功能结构图是不同的,甚至总功能要求相同,也可以设计出不同方案的功能结构图,因此,设计者应能从多种可行方案中选出较优者,并以此为依据,进行机械系统各个阶段的设计。
三、机器实例

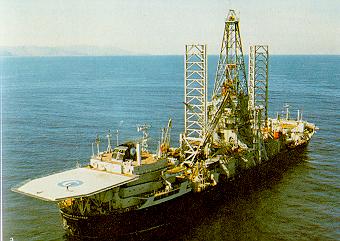

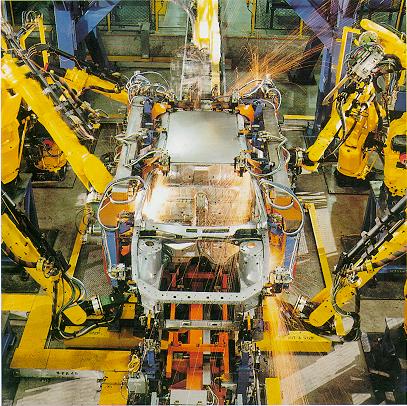

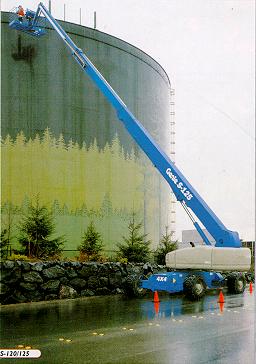

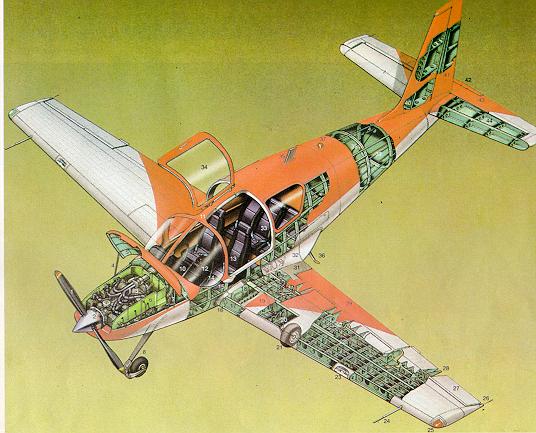

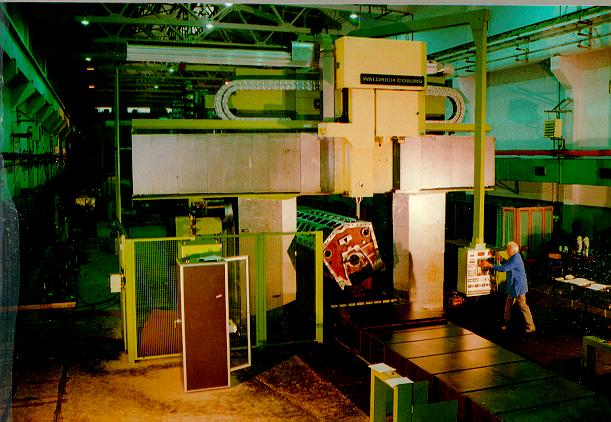

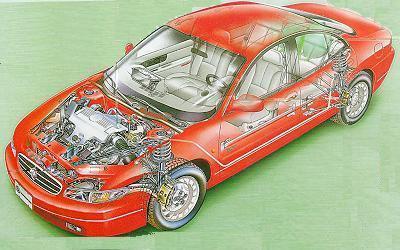

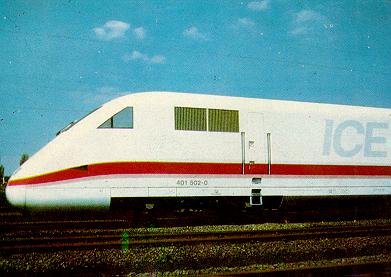

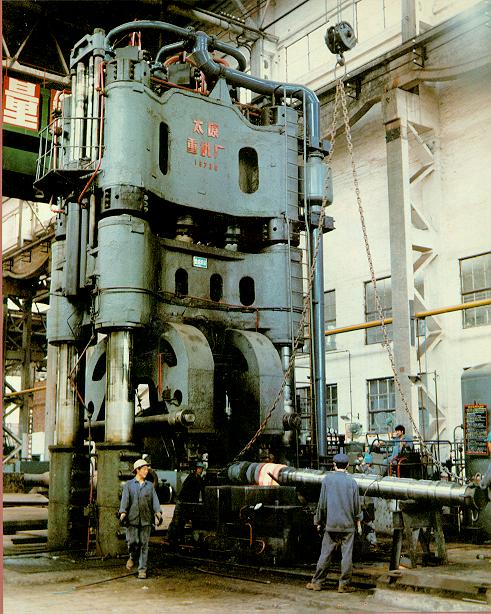

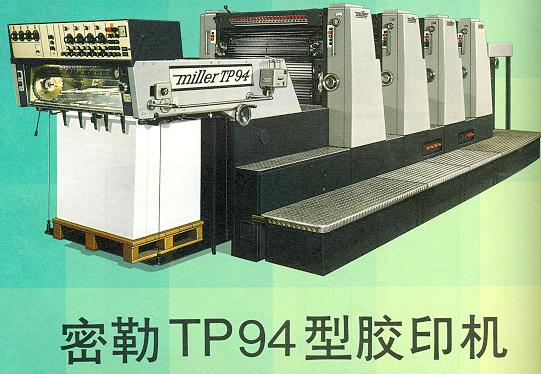

表1-1 机器实例
|
