§7-1　轴概述

　　一、轴的功能和分类
　　 轴是组成机器的重要零件之一，其主要功能是支持作回转运动的传动零件(如齿轮、蜗轮等)，并传递运动和动力。

　　1、按受载情况分
　　根据轴的受载情况的不同轴可分为转轴、传动轴和心轴三类。

　　　　

　　　　　　　　　　　　a_1　转轴　　　　　　　　　　　　　 　　b_1　传动轴

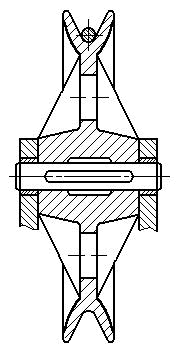

c_1　心轴

图7-1 　轴的分类

　　转轴：既受弯矩又受转矩的轴(图7a_1、图7a_2)；
　　传动轴：主要受转矩，不受弯矩或弯矩很小的轴(图7b_1、图7b_2)；
　　心轴：只受弯矩而不受转矩的轴；
　　根据轴工作时是否转动，心轴又可分为转动心轴和固定心轴。
　　转动心轴：工作时轴承受弯矩，且轴转动(图7c_3)；
　　固定心轴：工作时轴承受弯矩，且轴固定(图7c_1、图7c_2)。

　　2、按轴线形状分
　　根据轴线形状的不同轴又可分为曲轴、直轴和钢丝软轴。

　　

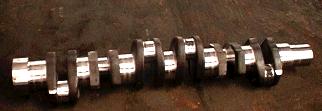

图7-2　　曲轴

　　曲轴：各轴段轴线不在同一直线上，主要用于有往复式运动的机械中，如内燃机中的曲轴(图7-2)。

　　　　

图7-3　　直轴

　　直轴：各轴段轴线为同一直线。直轴按外形不同又可分为：
　　　　光轴：形状简单，应力集中少，易加工，但轴上零件不易装配和定位。常用于心轴和传动轴(图7-3左)。
　　　　阶梯轴：特点与光轴相反，常用于转轴(图7-3右)。

　　　

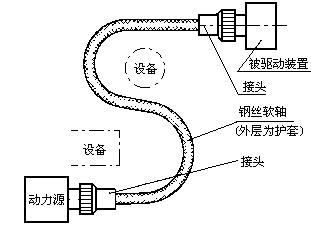

图7-4　钢丝软轴

　　钢丝软轴：由多组钢丝分层卷绕而成，具有良好挠性，可将回转运动灵活地传到不开敞的空间位置。
