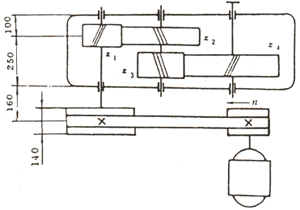

§7-5 习 题 7-1 在初算轴传递转矩段的最小直径公式中,系数C与什么有关?当材料已确定时,C应如何选取?计算出的d值应经如何处理才能定出最细段直径?此轴径应放在轴的哪一部分? 7-2 计算当量弯矩公式 中系数a的含义是什么?如何取值? 7-3 已知一单级直齿圆柱齿轮减速器,用电动机直接拖动,电动机功率P=22 kW,转速n1=1470r/min,齿轮模数m=4mm,齿数z1=18,z2=82。若支承间的跨距 l =180mm,轴的材料用45号钢调质,试计算输出轴危险截面的直径d 。 7-4 图示为一混砂机传动机构,其V型带传动水平布置,压轴力Q=3000N,减速器输入轴所传的转矩T=510N·m,其上小齿轮分度圆直径d1=132.992mm,,b1=120mm,轴的材料为45号钢,其支承跨距如图所示。试按弯扭合成强度计算轴的直径(初选7300C型滚动轴承)。画出轴的工作图,并按安全系数校核轴的疲劳强度。
|
||||
