6、轴的结构设计
(1)拟定轴上零件的装配方案
据轴上零件定位、加工要求以及不同的零件装配方案，参考轴的结构设计的基本要求，得出如图7-20所示的两种不同轴结构。
图7-20a中，齿轮从非输入端装入，齿轮、套筒、右端轴承和端盖从轴的右端装入，左端轴承和端盖、联轴器依次从轴的左端装入。

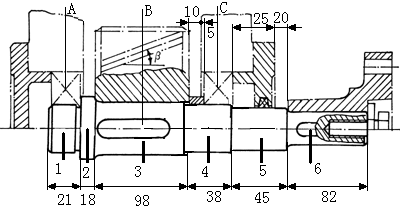

图7-20b中，齿轮从输入端装入，齿轮、套筒、右端轴承和端盖、联轴器依次从轴的右端装入，仅左端轴承从左端装入。
仅从这两个装配方案比较来看，图b的装拆更为简单方便，若为成批生产，该方案在机加工和装拆等方面更能发挥其长处。综合考虑各种因素, 故初步选定轴结构尺寸如图7-20b。
(a)
(b)
图7-20 轴的结构设计
(2)确定轴的各段直径
由于联轴器型号已定，左端用轴端挡圈定位,右端用轴肩定位。故轴段6的直径即为相配合的半联轴器的直径，取为45mm。
联轴器是靠轴段5的轴肩来进行轴向定位的，为了保证定位可靠，轴段5要比轴段6的直径大5～10mm，取轴段5的直径为52mm。
轴段1和轴段4均是放置滚动轴承的，所以直径与滚动轴承内圈直径一样，为55mm。
考虑拆卸的方便，轴段3的直径只要比轴段4的直径大1～2mm就行了，这里取为58mm。
轴段2是一轴环，右侧用来定位齿轮，左侧用来定位滚动轴承，查滚动轴承的手册，可得该型号的滚动轴承内圈安装尺寸最小为64mm，同时轴环的直径还要满足比轴段3的直径(为58mm)大5～10mm的要求，故这段直径最终取为66mm。
(3)确定轴的各段长度
轴段6的长度比半联轴器的毂孔长度要(为84mm)短2～3mm，这样可保证轴端挡圈只压在半联轴器上而不压在轴的端面上，故该段轴长取为82mm。
同理，轴段3的长度要比齿轮的轮毂宽度(为100mm)短2～3mm，故该段轴长取为98mm。
轴段1的长度即为滚动轴承的宽度，查手册为21mm。
轴环2宽度取为18mm。
轴承端盖的总宽度为20mm（由减速器及轴承端盖的结构设计而定）。根据轴承端盖的装拆及便于对轴承添加润滑脂的要求，取端盖的外端面与半联轴器右端面间的距离l=25mm，故取轴段5的长度为45mm。
取齿轮距箱体内壁之距离为10mm，考虑到箱体的铸造误差，在确定滚动轴承位置时，应距箱体内壁一段距离，取5mm。已知滚动轴承宽度为21mm，齿轮轮毂长为100mm,则轴段4的长度为：10＋5＋(100-98)+21=38mm
(4) 轴上零件的周向定位
齿轮、半联轴器与轴的周向定位均采用平键联接。对于齿轮，由手册查得平键的截面尺寸宽×高=16×10(GB1095-79)，键槽用键槽铣刀加工，长为80mm(标准键长见
GB1096-79),同时为了保证齿轮轮毂与轴的配合为H7/n6；同样，半联轴器与轴的联接，选用平键为14×9×63，半联轴器与轴的配合为H7/k6。滚动轴承与轴的周向定位是借过渡配合来保证的，此处选轴的直径尺寸公差为k6。
(5)确定轴上圆角和倒角尺寸。
取轴端倒角为2×45°
