由上述支承结构可知,对轴系固定就是对滚动轴承进行轴向固定,其方法都是通过内圈与轴的紧固、外圈与座孔的紧固来实现的。
1、滚动轴承内圈的固定方法: 轴承内圈的紧固应根据轴向力的大小选用轴用弹性挡圈、轴端挡圈、圆螺母等(图9-16中a、b、c),图9-16d为紧定衬套与圆螺母结构,用于光轴上轴向力和转速都不大的调心轴承。一般来说,当轴系采用图9-13所示的两端固定支承型式时,轴承内圈不需采取上述的紧固措施。

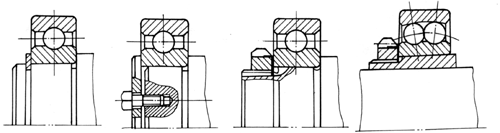

(a)轴用弹性档圈 (b)轴端挡圈 (c)圆螺母 (d)紧定衬套
图9-16 轴承内圈常用的轴向紧固方法
2、滚动轴承外圈的固定方法: 轴承外圈的紧固常采用轴承盖、孔用弹性挡圈、座孔凸肩、止动环等结构措施(图9-17)。

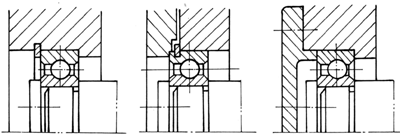

(a)孔用弹性档圈与凸肩 (b)止动环 (c)轴承盖
图9-17 轴承外圈常用的轴向紧固方法
