弹簧指数C:弹簧中径D2和簧丝直径d的比值即:C=D2/d。
弹簧丝直径 d 相同时,C
值小则弹簧中径D2也小,其刚度较大。反之则刚度较小。通常C值在4~16范围内,可按表12-2选取。
表12-2 圆柱螺旋弹簧常用弹簧指数C
弹簧直径d/mm
|
0.2~0.4
|
0.5~1
|
1.1~2.2
|
2.5~6
|
7~16
|
18~42
|
C
|
7~14
|
5~12
|
5~10
|
4~10
|
4~8
|
4~6
|
3、特性曲线
弹簧所受载荷与其变形之间的关系曲线称为弹簧的特性曲线。
(1)压缩弹簧
其特性曲线如图12-4所示。
图中H0为弹簧未受载时的自由高度。Fmin为最小工作载荷,它是使弹簧处于安装位置的初始载荷。在Fmin的作用下,弹簧从自由高度H0被压缩到H1,相应的弹簧压缩变形量为λmin。在弹簧的最大工作载荷Fmax作用下,弹簧的压缩变形量增至λmax。图中Flim为弹簧的极限载荷,在其作用下,弹簧高度为Hlim,变形量为λlim,弹簧丝应力达到了材料的弹性极限。此外,图中的h=λmax-λmin,称为弹簧的工作行程。
图12-4 圆柱螺旋压缩弹簧的特性曲线 图12-5 圆柱螺旋拉伸弹簧的特性曲线
(2)拉伸弹簧

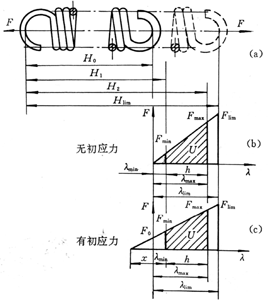

其特性曲线如图12-5所示。
按卷绕方法的不同,拉伸弹簧分为无初应力和有初应力两种。无初应力的拉伸弹簧其特性曲线与压缩弹簧的特性曲线相同。有初应力的拉伸弹簧的特性曲线,如图12-5c所示。有一段假想的变形量x,相应的初拉力F0,为克服这段假想变形量使弹簧开始变形所需的初拉力,当工作载荷大于F0时,弹簧才开始伸长。
对于一般拉、压螺旋弹簧的最小工作载荷通常取为Fmin≥0.2Flim,对于有初拉力的拉伸弹簧Fmin>F0;弹簧的工作载荷应小于极限载荷,通常取Fmax≤0.8Flim,因此,为保持弹性的线性特性,弹簧的工作变形量应取在(0.2~0.8)λlim范围内。
