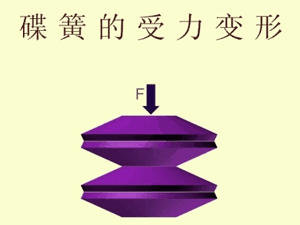

碟形弹簧呈无底碟状,一般用薄钢板冲压而成。实用中将很多碟形弹簧组合起来,并装在导杆上或套筒中工作。碟形弹簧只能承受轴向载荷,是一种刚度很大的压缩弹簧。 如图12-15所示为一个碟形弹簧受负载时的状态。一般h/t<1.3,R0/Ri=1.5~2.5。可根据h/t的值的变化作载荷—变形曲线。如果h/t>2.8,则弹簧反向弯曲而不可恢复(参看图12-16)。 如果h=0,则变为盘形垫圈。

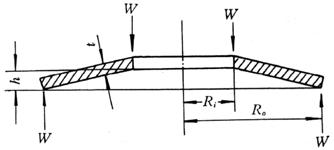

图12-15 碟形弹簧

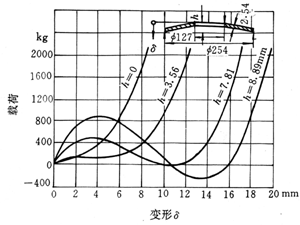

图12-16 碟形弹簧的载荷-变形曲线
