§6-1　链传动的特点及应用

　　一、链传动的特点
　　链传动是在平行轴上的链轮之间，以链条作为挠性曳引元件来传递运动和动力的一种啮合传动(图6-1) 。

图6-1　链传动简图
1－大链轮　　2－链条　　3－小链轮

　　与带传动、齿轮传动相比，链传动的主要特点是：
　　优点：
　　没有弹性滑动和打滑，能保持准确的平均传动比，传动效率较高(封闭式链传动传动效率=0.95～0.98)；链条不需要像带那样张得很紧，所以压轴力较小；传递功率大，过载能力强；能在低速重载下较好工作；能适应恶劣环境如多尘、油污、腐蚀和高强度场合。

　　缺点：
　　瞬时链速和瞬时传动比不为常数，工作中有冲击和噪声，磨损后易发生跳齿，不宜在载荷变化很大和急速反向的传动中应用。

　　链传动的使用范围是：传动功率一般为100kW以下，效率在0.92～0.96之间，传动比i不超过7，传动速度一般小于15m/s。它广泛应用于石油、化工、农业、采矿、起重、运输、纺织等各种机械和动力传动中。

　　二、链传动的类型
　　按用途不同，链可分为传动链、起重链和曳引链。传动链主要用于传递运动和动力，应用很广泛。本章只介绍传动链。

　　传动链又可分为滚子链(图6-2)和齿形链(图6-3)。齿形链比套筒滚子链工作平稳、噪声小，承受冲击载荷能力强，但结构较复杂，成本较高。滚子链的应用最为广泛。

　　　

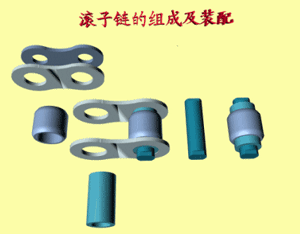

图6-2　滚子链

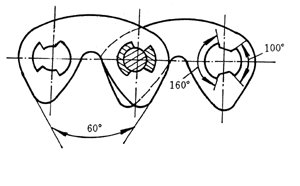

图6-3　齿形链

　　滚子链结构：
　　由内链板1、外链板2、销轴3、套筒4和滚子5组成。销轴3与外链板2、套筒4与内链板1分别用过盈配合联接。而销轴3与套筒4、滚子5与套筒4之间则为间隙配合，所以，当链条与链轮轮齿啮合时，滚子与轮齿间基本上为滚动摩擦。套筒与销轴间、滚子与套筒间为滑动摩擦。链板一般做成8字形，以使各截面接近等强度，并可减轻重量和运动时的惯性。

　　滚子链参数：
　　滚子链是标准件，其主要参数是：
　　链节距p，它是指链条上相邻两销轴中心间的距离。

　　表6-1列出GB1243.1-83规定的几种规格的滚子链。GB1243.1-83规定滚子链分A、B两个系列。表中的链号数乘以25.4/16即为节距值，表中的链号与相应的国际标准一致。本章仅介绍最常用的A系列滚子链传动的设计。

　　滚子链的标记方法为：
　　链号-排数×链节数，标准编号。例如16A-1×80 GB1243.1-83，即为按本标准制造的A系列、节距25.4mm、单排、80节的滚子链。

　　链条除了接头和链节外，各链节都是不可分离的。链的长度用链节数表示，为了使链条连成环形时，正好是外链板与内链板相连接，所以链节数最好为偶数。
