链传动所需的额定功率按下式确定:
(kW)
= (kW)
式中:为特定条件下链所能传递的功率(图6-7);
为链传动的计算功率;
为工作情况系数(表6-2),当工作情况特别恶劣时,值较表值要大得多;
及为小链轮齿数系数(表6-3),当工作点落在图6-7曲线顶点的左侧时(链板疲劳),查表中的;落在曲线顶点的右侧时(滚子、套筒冲击疲劳),查表中的;
为多排链系数(表6-4);
为链长系数(图6-9),链板疲劳查曲线1,滚子、套筒冲击疲劳查曲线2。
当失效形式难以预知时,值可以按曲线1、2中的小值决定。
表6-2 链传动工作情况系数
载荷情况
|
原动机种类
|
电动机
汽轮机
|
内燃机
|
有流体机构
|
无流体机构
|
平稳的传动
稍有冲击的传动
有大冲击的传动
|
1.0
1.3
1.5
|
1.0
1.2
1.4
|
1.2
1.4
1.7
|
表6-3 小链轮齿数系数及
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
|
0.446
|
0.500
|
0.554
|
0.609
|
0.664
|
0.719
|
0.775
|
0.831
|
0.887
|
|
0.326
|
0.328
|
0.441
|
0.502
|
0.566
|
0.633
|
0.701
|
0.773
|
0.846
|
|
19
|
21
|
23
|
25
|
27
|
29
|
31
|
33
|
35
|
|
1.00
|
1.11
|
1.23
|
1.34
|
1.46
|
1.58
|
1.70
|
1.82
|
1.93
|
|
1.00
|
1.16
|
1.33
|
1.51
|
1.69
|
1.89
|
2.08
|
2.29
|
2.50
|
表6-4 多排链系数KP
排数
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
1.7
|
2.5
|
3.3
|
4.0
|
4.6
|

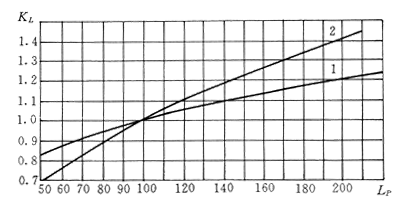

图6-9 链长系数
