二、圆弧圆柱蜗杆传动的主要参数及几何尺寸计算
1、圆弧圆柱蜗杆传动的主要参数

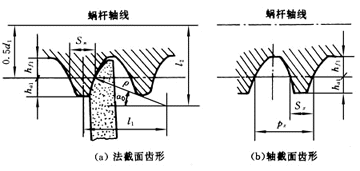

图4-6 圆弧圆柱蜗杆齿形 圆弧圆柱蜗杆的基本齿廓是指通过蜗杆分度圆柱的法截面齿形(图4-6)。
圆弧圆柱蜗杆传动的主要参数: 模数、齿形角、齿廓圆弧半径和蜗轮变位系数等。 砂轮轴截面齿形角=23°;砂轮轴截面圆弧半径=(5~6) (为模数)。 蜗轮变位系数=0.5~1.5。
圆弧圆柱蜗杆传动常用的参数匹配见表4-4。 2、圆弧圆柱蜗杆传动的几何尺寸计算 圆弧圆柱蜗杆的几何尺寸计算见表4-2。
