§8-2 滑动轴承的结构形式
一、向心滑动轴承的结构形式
1、剖分式 普通剖分式轴承结构(图8-2)由轴承盖、轴承座、剖分轴瓦和螺栓组成。轴瓦是直接和轴颈相接触的重要零件。为了安装时易对中,轴承盖和轴承座的剖分面常作出阶梯形的榫口。润滑油通过轴承盖上的油孔和轴瓦上的油沟流入轴承间隙润滑摩擦面。轴承剖分面最好与载荷方向近于垂直,以防剖分面位于承载区出现泄漏,降低承载能力。通常,多数轴承剖面为水平剖分,也称正剖分(图8-2a、8-2b),也有斜剖分的(图8-2c、8-2d)。

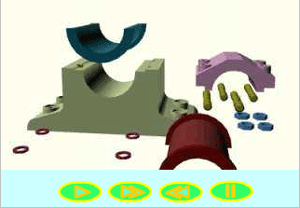

(a)水平剖分

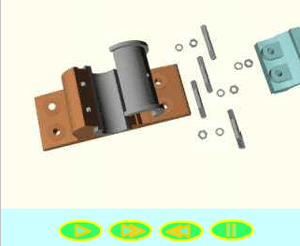

(b)斜剖分
图8-2 剖分式滑动轴承
剖分式滑动轴承装拆比较方便,轴承间隙调整也可通过在剖分面上增减薄垫片实现。对于正、斜剖分滑动轴承,已分别制定了JB/T2561-91、JB/T2562-91标准。设计时可参考选用。
