二、轴瓦的结构

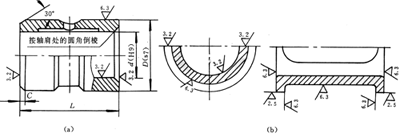

图8-8 整体式轴瓦和剖分式轴瓦
图8-9 双金属轴瓦 图8-10 销钉固定轴瓦 为了使滑动轴承获得良好的润滑,轴瓦或轴颈上需开设油孔及油沟,油孔用于供应润滑油,油沟用于输送和分布润滑油。其位置和形状对轴承的承载能力和寿命影响很大。通常,油孔应设置在油膜压力最小的地方;油沟应开在轴承不受力或油膜压力较小的区域,要求既便于供油又不降低轴承的承载能力。图8-11为油孔和油沟对轴承承载能力的影响。图8-12为几种常见的油沟,油孔和油沟均位于轴承的非承载区,油沟的长度均较轴承宽度短。 图8-11 不正确的油沟会降低油膜的承载能力 图8-12 油沟(非承载轴瓦)
|
||||
