二、推力滑动轴承的结构形式 图8-6(a) 推力滑动轴承的典型结构 推力滑动轴承只能承受轴向载荷,与径向轴承联合才可同时承受轴向和径向载荷,其典型结构见图8-6(a)。 1、实心式 2、空心式 3、单环式 4、多环式
(b) 实心式 (c) 空心式

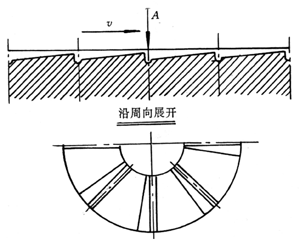

(d) 单环式 (e) 多环式 图8-6 推力轴承的结构形式 对于尺寸较大的平面推力轴承,为了改善轴承的性能,便于形成液体摩擦状态。可设计成多油楔形状结构(图8-7)。
图8-7 多油楔推力轴承
|
||||
