例8：设计汽轮机转子的向心动压滑动轴承。已知：轴承直径d=200mm，载荷F=65000N，轴颈转速n=3000r/min，载荷垂直向下，装配要求轴承剖分，拟采用22号汽轮机油。进油温度控制在40℃左右。
解：
|
计算项目
|
计算根据
|
计算结果
|
|
方案1
|
方案2
|
方案3
|
|
选轴承结构型式
|
使用和装配要求
|
正剖分轴承结构，由剖分面两侧供油，轴承包角180°
|
同方案1
|
同方案1
|
|
轴承宽径比 l/d
|
表8-3
|
0.8
|
0.8
|
1
|
|
轴承宽度 l
|
l=(l/d)×d
|
0.16 m
|
0.16 m
|
0.2 m
|
|
选轴瓦材料
|
|
|
|
|
|
平均压强 p
|
|
2.03MPa
|
2.03MPa
|
1.625MPa
|
|
轴承速度 v
|
|
31.4 m/s
|
31.4 m/s
|
31.4 m/s
|
|
pv值
|
pv
|
63.74MPa.m/s
|
63.74MPa.m/s
|
51.03MPa.m/s
|
|
轴瓦材料
|
表8-1
|
ZSnSb11Cn6
|
同方案1
|
ZCuPbSb16-16-2
|
|
参
数
选
择
|
润滑油牌号
|
自定
|
22号汽轮机油
|
同方案1
|
同方案1
|
|
假设平均油温
|
tm
|
50℃
|
50℃
|
50℃
|
|
运动粘度n
|

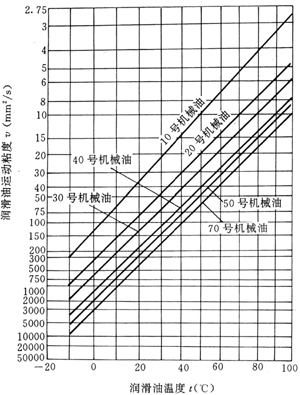

见图8-20
|
20 /s
|
20/s
|
20/s
|
|
动力粘度η
|
h=nr，r＝900ka/
|
0.018
Pa.s
|
0.018 Pa.s
|
0.018
Pa.s
|
|
相对间隙ψ
|
|
0.00145
|
0.0019
|
0.0023
|
轴颈表面粗糙度
|
表8-4，精磨
|
1.6mm
|
1.6mm
|
1.6mm
|
|
轴瓦表面粗糙度 Rz2
|
表8-4
|
3.2mm
|
3.2mm
|
3.2mm
|
|
校
核
计
算
|
承载量系数
|
|
0.756
|
1.297
|
1.52
|
|
偏心率 c
|
|
0.5
|
0.66
|
0.625
|
|
最小油膜厚度
|
 ＝dy(1-c)/2
|
0.0725mm
|
0.0646mm
|
0.08625mm
|
|
安全系数S
|
|
15.1>>2
|
13.5>>2
|
17.9>>2
|
|
油
温
计
算
|
摩擦特性系数
|
图8-17
|
3.5
|
2.3
|
2.0
|
流量系数
|
图8-18
|
0.138
|
0.165
|
0.138
|
油温升
|
|
32.8℃
|
18.2 ℃
|
15.2
℃
|
|
平均油温tm
|
|
54.74℃>>50℃
与初始假设不符，需再设计
|
49.1℃
与假设平均油温接近，满足要求
|
47.6℃
与假设平均油温接近，满足需求
|
综合评价与再设计：
方案1
平均油温计算值与初始假设值不相符，应重新假设tm，再作设计计算直至与假设基本相符为止。
方案2、方案3均满足设计要求，但考虑到方案3比方案2有更大的宽径比和油膜厚度。因此，轴承的承载能力更大，且油膜厚度大，也相应降低了轴颈和轴瓦表面的加工要求，经济性更好。两者比选，选方案3更合适。
