2、挠性联轴器
(1) 无弹性元件的挠性联轴器
可补偿两轴的相对位移,但不能缓冲减振。
A、十字滑块联轴器
结构:由两个半联轴器1、3和一个中间圆盘2所组成。中间圆盘两端的凸块相互垂直,并分别与两半联轴器的凹槽相嵌合,凸块的中线通过圆盘中心(图10-3a、图10-3b)。
特点:中间圆盘的凸块在半联轴器的凹槽内滑动,可以补偿两轴的相对位移。对凹槽的和凸块的工作面的硬度要求较高,并需加润滑剂。转速高时,易磨损,且附加载荷大,故宜用于低速的场合。它允许的径向位称y0.04d(d为轴径),角位移a30°。

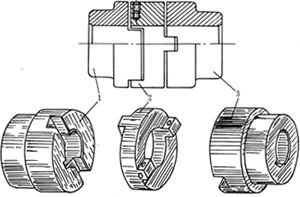

(a)

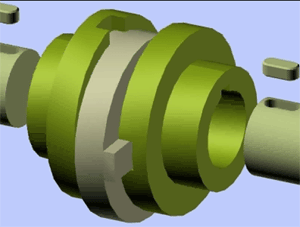

(b)
图10-3 十字滑块联轴器
