B、齿轮联轴器 结构:由两个具有外齿的半联轴器1、4和两个具有内齿的外壳2、3组成,外壳与半联轴器通过内、外齿的相互啮合而相联,如图10-4所示。轮齿间留有较大的齿侧间隙,外齿轮的齿顶做成球面,球面中心位于轴线上,转矩靠啮合的齿轮传递。
特点:能补偿两轴的综合位移。能传递较大的转矩,但结构较复杂,制造较困难,在重型机器和起重设备中应用较广。不适用于立轴。
图10-4 齿轮联轴器

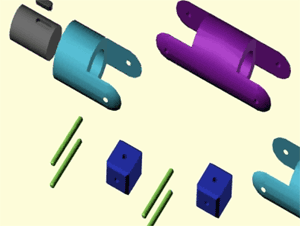

C、万向联轴器 结构:由两个分别固定在主、从动轴上的叉形接头1、2和一个十字形零件(称十字头)3组成。叉形接头和十字头是铰接的,因此允许被联接两轴轴线夹角a很大(图10-5a)。

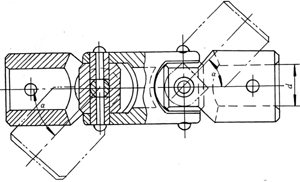

图10-5a 单万向联轴器结构简图
图10-5b 双万向联轴器结构简图
