(2) 离心式离合器 离心式离合器有自动接合式和自动分离式两种。前者当主动轴达到一定转速时,能自动接合;后者相反,当主动轴达到一定转速时能自动分离。 如图10-19所示为一种自动接合式离合器。它主要由与主动轴4相联的轴套3,与从动轴(图中未画出)相联的外鼓轮1、瓦块2、弹簧5和螺母6组成。瓦块一端铰接在轴套上,一端通过弹簧力拉向轮心,安装时使瓦块与外鼓轮保持一适当间隙。这种离合器常用作起动装置,当机器起动后,主动轴的转速逐渐增加,当达到某一值时,瓦块将因离心力带动外鼓轮和从动轴一起旋转。拉紧瓦块的力可以通过螺母来调节。 这种离合器有时用于电动机伸出轴端,或直接装在皮带轮中,使电动机正、反转时都是空载起动,以降低电机起动电流的延续时间,改善电机的发热现象。 图10-19 自动接合式离合器 (3) 定向离合器

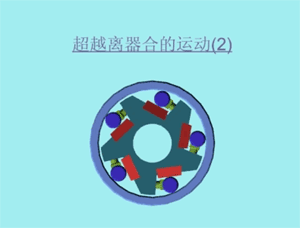

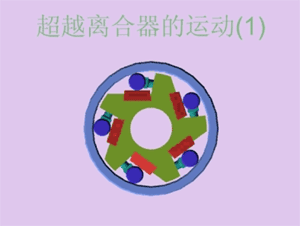

(a) (b) (c) 图10-20 滚柱式定向离合器 星轮和外圈均可作为主动轮。当星轮为主动件并按图示方向旋转时,滚柱受摩擦力的作用被楔紧在槽内,因而带动外圈一起转动,这时离合器处于接合状态(图10-20b)。当星轮反转时,滚柱受摩擦力的作用,被推到槽中较宽的部分,不再楔紧在槽内,这时离合器处于分离状态(图10-20c)。 如果星轮仍按图a左方向旋转,而外圈还能从另一条运动链获得与星轮转向相同但转速较大的运动时,按相对运动原理,离合器将处于分离状态。 定向离合器常用于汽车、拖拉机和机床等设备中。
|
||||
