第十章　联轴器和离合器第二节离合器

　　二、常用离合器的结构特点

　　1、牙嵌离合器

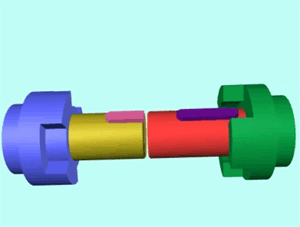

　　工作原理见图10-11a，它主要由端面带齿的两个半离合器1，2组成，通过啮合的齿来传递转矩。其中半离合器1固装在主动轴上，而半离合器2利用导向平键安装在从动轴上，它可沿轴线滑动。工作时利用操纵杆(图中未画出)带动滑环3，使半离合器2作轴向移动，实现离合器的接合或分离(图10-12b)。

(a)

(b)

图10-11　牙嵌离合器

　　这种离合器沿圆柱面上的展开齿形有三角形、矩形、梯形和锯齿形(图10-12)。三角形齿接合和分离容易，但齿的强度较弱，多用于传递小转矩。梯形和锯齿形强度较高，接合和分离也较容易，多用于传递大转矩的场合，但锯齿形齿只能单向工作，反转时工作面将受较大的轴向分力，会迫使离合器自行分离。矩形齿制造容易，但须在齿与槽对准时方能接合，因而接合困难。同时接合以后，齿与齿接触的工作面间无轴向分力作用，所以分离也较困难，故应用较少。
　　牙嵌离合器结构简单，外廓尺寸小，接合后两半离合器没有相对滑动，但只宜在两轴的转速差较小或相对静止的情况下接合，否则齿与齿会发生很大冲击，影响齿的寿命。

图10-12　沿圆柱面上展开的齿形
