(2)有弹性元件的挠性联轴器

　　这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振能力。
　　A、弹性圈柱销联轴器
　　结构：结构与凸缘联轴器相似，只是用套有弹性圈1的柱销2代替了联接螺栓(图10-6)。

　　特点：结构简单，制造容易，不用润滑，弹性圈更换方便，具有一定的补偿两轴线相对偏移和减振、缓冲性能。适用于经常正反转，起动频繁，转速较高的场合。

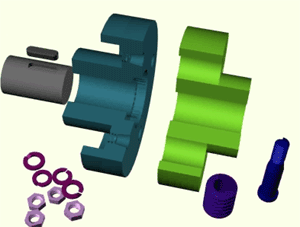

图10-6　弹性圈柱销联轴器(1－弹性圈；2－柱销)

　　B、尼龙柱销联轴器
　　结构：可以看成为弹性圈柱销联轴器简化而成。即采用尼龙柱销1代替弹性圈和金属柱销。为了防止柱销滑出，在柱销两端配置挡圈2(图10-7)。

　　特点：结构简单，安装、制造方便，耐久性好，也有吸振和补偿轴向位移的能力。常用于轴向窜动量较大，经常正反转，起动频繁，转速较高的场合，可代替弹性圈柱销联轴器。

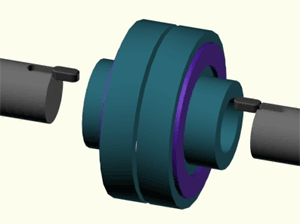

图10-7　尼龙柱销联轴器
