四、螺纹联接的基本类型
1、螺栓联接 螺栓联接是将螺栓杆穿过被联接件的孔,拧上螺母,将几个被联接件联成一体。被联接件的孔不需切割螺纹,因而不受被联接件材料的限制。通常用于被联接件不太厚,且有足够装配空间的情况。 螺栓联接有普通螺栓联接和铰制孔用螺栓联接之分。 图11-4a是普通螺栓联接,被联接件上的孔和螺栓杆之间有间隙,故孔的加工精度可以较低。其结构简单,装拆方便,应用广泛。 图11-4b是铰制孔用螺栓联接。孔和螺栓杆之间常采用基孔制过渡配合,因而,孔的加工精度要求较高。一般用于需螺栓承受横向载荷或需靠螺栓杆精确固定被联接件相对位置的场合。

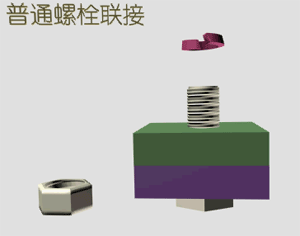

(a) 普通螺栓联接
(b) 铰制孔螺栓联接
图11-4 螺栓联接
