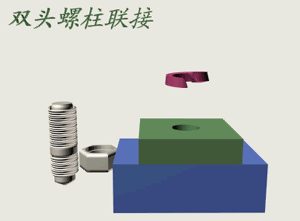

2、双头螺柱联接 如图11-5所示,这种联接用于被联接之一太厚,且需经常装拆或结构上受到限制不能采用螺栓联接的场合。
图11-5 双头螺柱联接

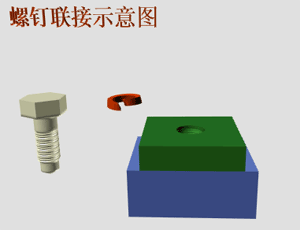

3、螺钉联接 如图11-6所示,不用螺母,直接将螺栓(或螺钉)旋入被联接件之一的螺纹孔内而实现联接。也是用于被联接件较厚的场合,但由于常常装拆容易使螺纹孔损坏,所以不宜用于需经常装拆的场合。
图11-6 螺钉联接
4、紧定螺钉联接 如图11-7所示,利用紧定螺钉旋入并穿过一零件,以其末端压紧或嵌入另一零件,用以固定两零件之间的相对位置,并可传递不大的力或扭矩。多用于轴上零件的联接。
图11-7 紧定螺钉联接
