§11-6　习　题

　　11-1　查手册确定下列各螺纹联接的主要尺寸(如螺栓公称长度、孔径、孔深等)，并按1:1比例画出联接结构装配关系，写出标准螺纹联接的标记。
　　(1)用六角螺栓(螺栓GB5782-86 M16)联接两块厚度各为30mm的钢板，并采用弹簧垫圈防松；
　　(2)用螺钉(螺钉GB819－85 M8)联接一厚度为15mm的钢板和另一厚的铸铝件；
　　(3)用双头螺柱(螺柱GB898－88 M24)联接一厚度为40mm的钢板和一很厚的铸铁零件。

　　11-2　题11-2图示为一悬挂的轴承座，用两个普通螺栓与顶板联接。如果每个螺栓与被联接件的刚度相等，即C₁＝C₂，每个螺栓的预紧力为1000N，当轴承受载时要求轴承座与顶板结合面间不出现间隙。问轴承上能承受的垂直载荷R是多少？并画出这时螺栓与被联接件的受力变形图。

　　11-3　题11-3图示为一刚性联轴器，其结构尺寸如图所示，用六个M10的铰制孔用螺栓(GB27－88)联接。螺栓材料为45号钢，强度级别为6.8级。试计算该联接允许传递的最大转矩。若传递的最大转矩不变，改用普通螺栓联接，试求螺栓直径，并确定其公称长度，写出螺栓标记(两个半联轴器间的摩擦系数为m＝0.16)。

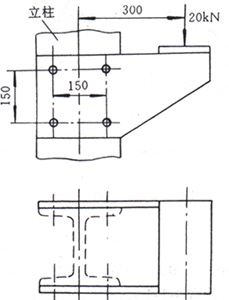

　　11-4　题11-4图示为由两块边板和一块承重板焊成的龙门起重机导轨托架。两边板各用四个螺栓与工字钢立柱联接，托架承受的最大载荷为R＝20kN，问：
　　(1)此联接是采用普通螺栓好还是采用铰制孔螺栓好？
　　(2)若用铰制孔螺栓联接，已知螺栓材料为45号钢，6.8级，试确定螺栓直径。

　　11-5　题11-5图示为汽缸盖螺栓联接，汽缸中的气压为p＝1.2MPa，汽缸内直径为D＝200mm。为了保证汽缸紧密性要求，取剩余预紧力为F''＝1.5F(F为螺栓所受的轴向工作拉力)。螺栓数 z＝12，试设计此螺栓联接。

　　11-6　题11-6图示为一铸铁V型皮带轮用普通平键装在直径D＝48 mm的电机轴上。电机额定功率P＝11 kW, 转速n=730 r/min, 带轮轮毂宽度L₁＝80mm，受冲击载荷。试确定键的尺寸，并校核其强度。　
