§11-3　螺旋传动

　　一、螺旋传动的类型
　　螺旋传动是用螺杆和螺母传递运动和动力的机械传动，主要用于把旋转运动转换成直线运动，将转矩转换成推力。螺旋传动按螺旋副摩擦的性质不同，可分滑动螺旋传动和滚动螺旋传动，滑动螺旋传动又可分为普通滑动螺旋传动和静压螺旋传动。

　　按相对运动关系，螺旋传动常用的运动形式有以下三种：
　　1、螺杆原位转动、螺母移动，多用于机床进给机构(图11-19a)；
　　2、螺母固定、螺杆转动和移动，多用于螺旋压力机构中(图11-19b)；
　　3、螺母原位转动、螺杆移动，用于升降装置(图11-19c)。　

图11-19a　螺杆转动，螺母移动

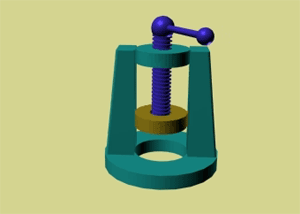

图11-19b　螺母固定，螺杆转、移动

图11-19c　螺母转动，螺杆移动

　　螺旋按其用途，还可分为传动螺旋、传导螺旋和调整螺旋三种类型。
　　1、传动螺旋
　　它以传递动力为主，要求用较小的转矩产生较大的轴向推力。一般为间歇工作，工作速度不高，而且通常要求自锁，如千斤顶(图11-19c)，搬动手柄对螺杆加一个转矩，则螺杆旋转并产生很大轴向力推力以举起重物。左右螺旋提升机构也是一个主要的应用。

　　2、传导螺旋
　　它以传递运动为主，常要求具有高的运动精度。一般在较长时间内连续工作，工作速度也较高。例如用于机床进给机构的传导螺旋(图11-20)，螺杆旋转，推动螺母连同滑板和刀架作直线运动。

图11-20　机床进给螺旋

　　3、调整螺旋
　　它用以调整并固定零件或部件之间的相对位置。一般不在工作载荷作用下转动，要求能自锁，有时也要求有很高的精度。例如用于带传动张紧的调整螺旋(图11-21)。在调整带的张紧力时，先松开螺栓，旋转调整螺旋，把滑轨上的电动机推到所需的位置，然后再将螺栓拧紧。

图11-21　带传动用调整螺旋
