§11-2　螺纹联接设计

　　螺纹联接设计包括结构设计和参数设计。

　　一、结构设计
　　1、联接接合面的几何形状应与机器的结构形状相适应。
　　一般都设计成轴对称的简单几何形状(图11-8所示)，便于加工制造，且使联接的接合面受力比较均匀。

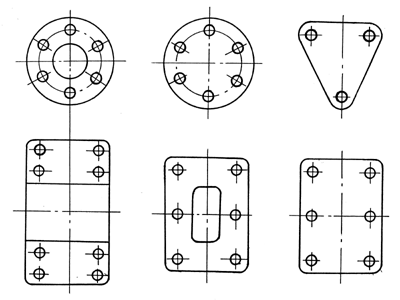

图11-8　螺纹联接接合面常见形状

　　2、螺栓的数目应取为易于分度的数目(如3、4、6、8、12等)，以利于划线钻孔。同一组螺栓的材料直径和长度应尽量相同，以简化结构和便于装配。

　　3、应有合理的钉距、边距和足够的板手空间，如图11－9所示。

　

(a)　　　　　　　　　　　　　　　　　　　　　　　(b)

(c)

图11-9　装拆螺栓的扳手空间

　　4、被联接件上的支承面应做成凸台或沉头座，以免引起偏心载荷而削弱螺栓的强度，如图11－10所示。

图11-10　凸台与沉头座
