三、花键联接的强度约束
花键联接的主要失效形式是齿面的压溃(静联接)或磨损(动联接),通常只进行联接的挤压强度或耐磨性的条件性计算。

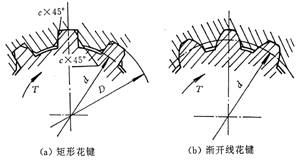

图11-32 花键计算参数
如图11-32所示,假设压力在齿侧接触面上为均匀分布,各齿压力的合力作用在平均直径dm处,则花键联接的强度约束条件为:
静联接
动联接
式中:j为各齿间载荷分配不均匀系数,其值视加工精度而定,一般取j0.7~0.8;
z为花键齿数;
h为花键齿侧面的工作高度,对矩形花键h=0.5(D-d),D和d分别为花键轴的外径和内径;对渐开线花键为h=m,m为模数。
dm为花键平均直径(mm),对矩形花键,dm=(D+d)/2;对渐开线花键,dm=d,d为分度圆直径;
l为齿的工作长度(mm);
[]为许用挤压应力(MPa),见表11-9;
[p]为许用压强(MPa),见表11-9;
表11-9
花键联接的许用挤压应力和许用压强(MPa)
联接工作方式
|
许用值
|
工作条件
|
齿面未经热处理
|
齿面经过热处理
|
静载荷
|
[sp]
|
不良
中等
良好
|
35~50
60~100
80~120
|
40~70
100~140
120~200
|
空载时移动的动联接
|
[p]
|
不良
中等
良好
|
15~20
20~30
25~40
|
20~35
30~60
40~70
|
受载时移动的动联接
|
[p]
|
不良
中等
良好
|
-
-
-
|
3~10
5~15
10~20
|
|
