5、塑性变形

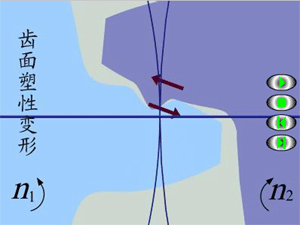

(a)塑性变形机理
(b)主动轮塑性变形 (c)从动轮塑性变形
图3-5 塑性变形
(1)产生机理:
当轮齿材料较软,载荷及摩擦力又很大时,轮齿在啮合过程中,齿面表层的材料就会沿着摩擦力的方向产生塑性变形(图3-5a)。
(2)现象:
主动轮齿上所受摩擦力是背离节线分别朝向齿顶及齿根作用的,故产生塑性变形后,齿面沿节线处变成凹沟(图3-5b)。从动轮齿上所受的摩擦力方向则相反,塑性变形后,齿面沿节线处形成凸棱(图3-5c)。
提高齿面硬度,采用粘度高的润滑油,可防止或减轻齿面产生塑性变形。
