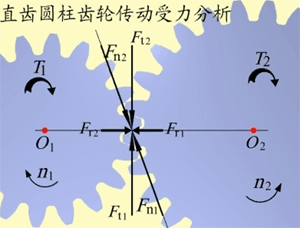

一、受力分析 图3-6为一对直齿圆柱齿轮,若略去齿面间的摩擦力,轮齿节点处的法向力可分解为两个互相垂直的分力:切于分度圆上的圆周力和沿半径方向的径向力。
(a) (b)
图3-6 直齿圆柱齿轮受力分析
1、各力的大小: (3-1) 式中:T1为主动齿轮传递的名义转矩(N.mm); d1为主动齿轮分度圆直径(mm); a为分度圆压力角(°); P1主动齿轮传递的功率(kW); n1主动齿轮的转速(r/min)。
2、各力的方向 (1)圆周力 :主动轮圆周力的方向与回转方向相反;从动轮圆周力的方向与回转方向相同。 (2)径向力 :分别指向各自轮心(外啮合齿轮传动)。
3、各力对应关系 作用在主动轮和从动轮上的各对应力大小相等,方向相反。 即:,,
