4、齿间载荷分配系数Ka
用来考虑同时啮合的各对轮齿间载荷分配不均匀的影响。

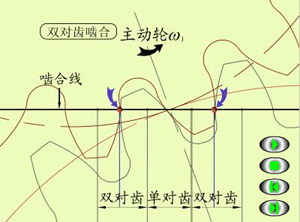

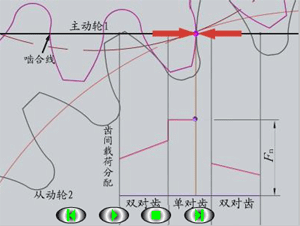

齿轮啮合过程中,单对齿、双对齿交替参与啮合(图3-9a)。在双对齿啮合区内,载荷在两对齿上的分布是不均匀的。主要是因为载荷作用点的位置在啮合线上是不断变化的,导致轮齿的刚度也不断的变化,刚度大者承担载荷也大,这样就造成了载荷在齿间分配是不均匀的(图3-9b、c)。
此外,基节误差、齿轮重合度、齿面硬度及齿顶修缘等对齿间载荷的分配也有影响。
(a)
(b)
(c)
图3-9 齿间载荷分配
直齿圆柱齿轮:
斜齿圆柱齿轮:(齿轮精度>7级)
(齿轮精度<7级)
精度低、硬齿面时,取大值;反之取小值。
