§3-5　斜齿圆柱齿轮传动的强度条件

　　斜齿圆柱齿轮传动，因其接触线倾斜，同时啮合的齿数多，重合度大，故传动平稳，噪声小，承载能力高，常在速度较高的传动系统中使用。　　

　　一、受力分析

(a)

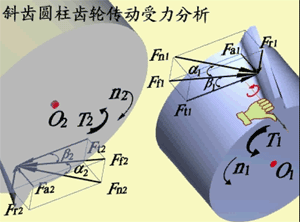

图3-20　斜齿圆柱齿轮传动的受力分析

　　图3-20为一对斜齿圆柱齿轮，若略去齿面间的摩擦力，作用于节点的法向力可分解为三个分力：圆周力、径向力和轴向力。

　　1、各力的大小：
　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(3-14)
　　　　　　　　　　　　　　　　　　
　　　　　　　　　　

　　式中：an为法面分度圆压力角；
　　　　　at为端面分度圆压力角；
　　　　　b为分度圆螺旋角；
　　　　　bb为基圆螺旋角。　

　　2、各力的方向
　　圆周力 ：主动轮上的与转向相反，从动轮上的与转向相同；
　　径向力 ：分别指向各自轮心；
　　轴向力 ：主动轮的轴向力用“左右手法则”来判断：当主动轮右旋时，用右手四指的弯曲方向表示主动轮的转动方向，大拇指所指的方向即为轴向力的方向；主动轮左旋时，用左手来判断，方法同上。
　　
　　3、对应关系
　　主、从动轮上各对应力大小相等、方向相反。
