四、轮齿弯曲强度条件 为防止轮齿折断,轮齿的弯曲强度条件为: 式中:为齿根弯曲应力(MPa); 为许用弯曲疲劳应力(MPa);
图3-12a 齿根应力计算图

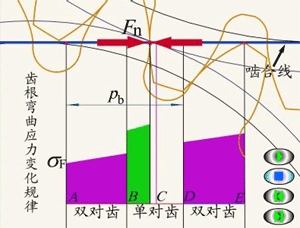

图3-12b 齿根弯曲应力变化规律
1、力学模型 将轮齿视为悬臂梁,确定危险截面和载荷作用点。 危险截面:用30°切线法确定。作与轮齿对称中线成30°角并与齿根过渡圆角相切的切线,通过两切点作平行于轴线的截面即为危险截面(图3-12a)。 载荷作用点:啮合过程中,载荷作用点是不断变化的。使齿根产生最大弯矩的作用点是:单对齿啮合区的上界点D(图3-12b)。但由于按此点计算较为复杂,为简化计算,一般可将齿顶作为载荷作用点。
2、齿根弯曲应力 分解为切向分力和径向分力,切向分力使齿根产生弯曲应力和剪应力,径向分力产生压应力。其中弯曲应力为: (MPa) (3-7) 令 (3-8) 引入应力修正系数和重合度系数,并代入齿宽系数,得:
