锥齿轮传动常用于传递两相交轴间的运动和动力。根据轮齿方向和分度圆母线方向的相互关系,可分为直齿、斜齿和曲线齿锥齿轮传动。本节仅介绍常用的轴交角为90°的直齿锥齿轮传动的强度条件。 锥齿轮加工较为困难,不易获得高的精度,因此在传动中会产生较大的振动和噪声,所以直齿锥齿轮传动仅适合于n≤5m/s的传动。 直齿锥齿轮的标准模数为大端模数,几何尺寸按大端计算。由于锥齿轮沿齿宽方向截面大小不等,引起载荷沿齿宽方向分布不均,其受力和强度计算都相当复杂,故一般以齿宽中点的当量直齿圆柱齿轮作为计算基础。 一、直齿锥齿轮传动的当量齿轮的几何关系
(a)

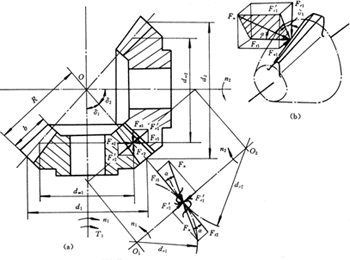

图3-21 直齿锥齿轮传动的受力分析
齿数比: 分度圆锥角: ,, 当量齿数: , 当量齿数比: 齿宽系数: 锥距: 当量齿轮直径:, 齿宽中点直径: 齿宽中点模数:
