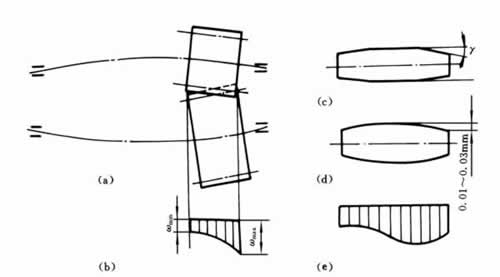

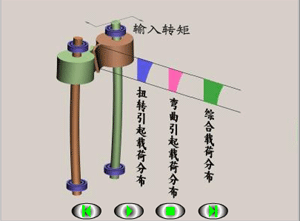

3、齿向载荷分布系数Kb (2)轴的扭转变形:受转矩作用的轴也会产生载荷沿齿宽分布不均。且靠近转矩输入端一侧,轮齿载荷最大(图3-8d、图3-8e、图3-8f)。 (3)制造、安装误差、齿面跑合性、轴承及箱体的变形等对载荷集中均有影响。 (f) (h) 图3-8 载荷分布不均匀 当两轮均为硬齿面时:;否则: 提高齿轮制造和安装精度、提高轴承和箱体的刚度、合理选择齿宽、把齿轮布置在远离转矩输入端的位置(图3-8g)、将齿侧沿齿宽方向进行修形或将齿面做成鼓形等(图3-8h),可降低轮齿上的载荷集中。
|
|||
