二、齿面接触疲劳强度条件 计算斜齿圆柱齿轮传动的接触应力时,考虑其特点: (1)啮合的接触线是倾斜的,有利于提高接触强度,引入螺旋角系数Zb; (2)节点的曲率半径按法面计算; (3)重合度大,传动平稳。
可以认为一对斜齿圆柱齿轮啮合相当于它们的当量直齿轮啮合,因此斜齿圆柱齿轮强度计算可转化为当量直齿轮的强度计算。 与直齿圆柱齿轮一样,利用赫芝公式,代入当量直齿轮的有关参数后,得到斜齿圆柱齿轮的齿面接触疲劳强度条件 校核式: (MPa) (3-15) 设计式: (mm) (3-16)
式中: 为节点区域系数,,查图3-11可得具体值; 为重合度系数,因斜齿圆柱齿轮的重合度较大,可取,齿数多时,取小值;反之,取大值; 为螺旋角系数,,是用来考虑斜齿轮的接触线是倾斜的,导致接触强度有所提高而引入的系数。
三、齿根弯曲疲劳强度条件 斜齿轮啮合过程中,接触线和危险截面位置在不断的变化,要精确计算其齿根应力是很难的,只能近似的按法面上的当量直齿圆柱齿轮来计算其齿根应力。将当量齿轮的有关参数代入直齿圆柱齿轮的弯曲强度计算公式,并引入螺旋角系数,可得到斜齿圆柱齿轮的弯曲疲劳强度条件 校核式: (3-17)
计算式: (mm) (3-18)

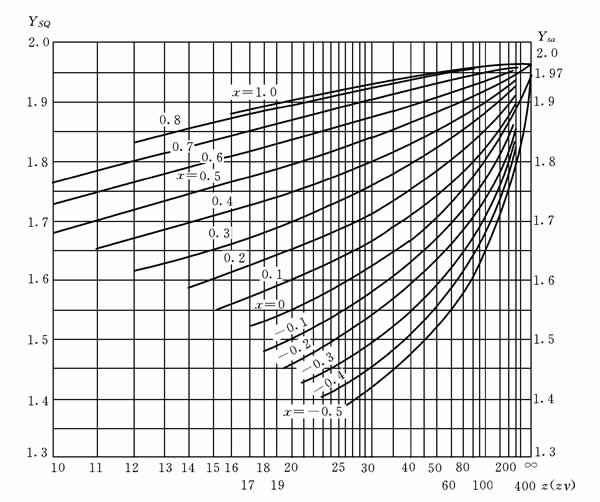

注意: 1、、按当量齿数分别查图3-14、3-15; 2、和与直齿圆柱齿轮的相同; 3、为螺旋角系数,是考虑接触线倾斜有利于提高弯曲强度的系数,,角大时,取小值;反之,取大值; 4、采用弯曲强度的计算式时,用大的值代入; 5、由于、、比直齿圆柱齿轮礱bsmiddle">值代入; 5、由于、、比直齿圆柱齿轮的小,且<1,所以尺寸相同时,斜齿圆柱齿轮的承载能力比直齿轮的大;在外载和材料相同时,斜齿圆柱齿轮的尺寸比直齿轮的小。
