直齿圆柱齿轮的齿根弯曲疲劳强度的校核式为: (3-9) 直齿圆柱齿轮的齿根弯曲疲劳强度的设计式为: (3-10)
(a)齿数对齿形的影响

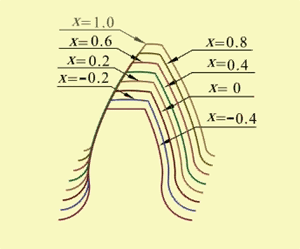

(b)变位系数对齿形的影响
图3-13 齿数和变位系数对齿形的影响
式中: 为齿形系数: 与模数m无关,只与齿形的有关参数(、、和)有关,对于标准齿轮,齿形系数主要与齿数和变位系数有关,其值可由图3-14查取。 齿数越大,渐开线越平,齿根宽度越大,越小; 变位系数越大,齿根宽度越大,越小。
为应力修正系数,用来考虑齿根应力集中和危险截面上的压应力和剪应力的影响,主要与和有关,其值由图3-15查取。
为重合度系数,用来考虑将力的作用点由齿顶转移到单对齿啮合区的上界点的影响,一般,,大时,取小值;反之,取大值。 注意: 1)一对相啮合的齿轮,其齿根弯曲应力是不相等的,即:(,,); 2)一对相啮合的齿轮,其许用弯曲应力也是不相等的,即:; 3)大、小齿轮的可能不一样,计算时应选大值代入(大值者其疲劳强度差); 4)影响弯曲强度的几何参数主要有:z、m、b和,其中影响最大的是m; 5)提高齿根弯曲疲劳强度的主要措施有: A、在d、b一定的情况下,m对的影响比z大,故m增大(z相应减小),减小; B、适当增大齿宽b(或齿宽系数); C、采用较大变位系数,增大,减小,减小; D、提高齿轮精度等级; E、改善齿轮材料和热处理方式,以提高。
