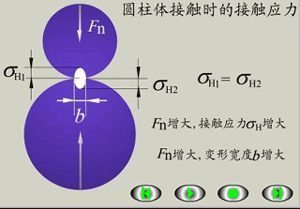

三、齿面接触疲劳强度条件 (a) 3-10 齿面接触应力 为防止齿面出现疲劳点蚀,齿面接触疲劳强度条件为 一对渐开线圆柱齿轮在节点啮合时,其齿面接触状况可近似认为与两圆柱体的接触状况相当,故其齿面的接触应力可近似地用赫芝公式进行计算(图3-10a)。 轮齿在啮合过程中,齿廓接触点是不断变化的(图3-10b),因此,齿廓的曲率半径也将随着啮合位置不同而变化(图3-10c)。对于重合度1<ea≤2的渐开线直齿圆柱齿轮传动,在双齿对啮合区,载荷将由两对齿承担,在单齿对啮合区,全部载荷由一对齿承担(图3-10d)。节点C处的r值虽不是最小,但该点一般处于单对齿啮合区,只有一对齿啮合,且点蚀也往往先在节线附近的表面出现。因此,接触疲劳强度计算通常以节点为计算点。
|
||||
